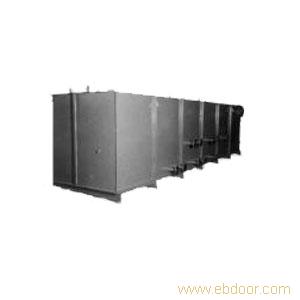

二、技术参数

型号	YX-1	YX-1.6	YX-3.15	YX-6.3	YX-10	YX-16	YX-25	YX-40
公称容积m3	1	1.6	3.15	6.3	10	16	25	40
适用油泵流量L/min	40/63	100	125	250	400	630	1000	1600
加热器面积m2	0.50	0.75	1.30	2.00	3.00	5.6	7.5	11
蒸汽耗量kg/h	18	28	55	100	160	250	400	500
过滤面积m2	0.027	0.034	0.06	0.12	0.24	0.226	0.339	0.452
过滤精度mm	0.27	0.27	0.27	0.27	0.27	0.27	0.27	0.27
液面mm	650	800	970	980	1230	1300	1550	1870
液面mm	300	350	400	510	600	650	800	1000
重量kg	513	620	972	1850	2618	4612	5822	7678
实际油箱总容积m3	1.15	1.8	3.4	7	10.8	17.88	26.18	41.9

1.       液面和液面是指油站工作时（泵在运行中）的液面极限和极限位置，用液位讯号器发出油箱液面讯号。讯号器的触点容量：220伏特，0.2安培

2.       蒸气耗量是指蒸气压力为0.2~0.4Mpa

名称 尺寸     型号		YX-1	YX-1.6	YX-3.15	YX-6.3	YX-10	YX-16	YX-25	YX-40
E向正常吸油 孔法兰	DN	32	40	50	80	100	125	150	200
	D	135	145	160	195	215	245	280	335
	D1	100	110	125	160	180	210	240	295
	D2	78	85	100	135	155	185	210	265
	n	4	4	4	4	8	8	8	8
	d	18	18	18	18	18	18	23	23
	b	16	18	18	20	22	24	24	24
F向底面吸油 用孔法兰	DN	25	32	40	65	80	100	100	150
	D	115	135	145	180	195	215	215	280
	D1	85	100	110	145	160	180	180	240
	D2	65	78	85	120	135	155	155	210
	n	4	4	4	4	4	8	8	8
	d	14	18	18	18	18	18	18	23
	b	14	16	18	20	20	22	22	24
D向回油口接 口法兰	DN	50	65	80	125	150	200	250	300
	D	160	180	195	245	280	335	390	440
	D1	125	145	160	210	240	295	350	400
	D2	100	120	135	185	210	265	320	368
	n	4	4	4	8	8	8	12	12
	d	18	18	18	18	23	23	23	23
	b	18	20	20	24	24	24	26	28
C向安全阀 连接法兰	DN	25	25	40	50	50	80	100	100
	D	115	115	145	160	160	195	215	215
	D1	85	85	110	125	125	160	180	180
	D2	65	65	85	100	100	135	155	155
	n	4	4	4	4	4	4	8	8
	d	14	14	18	18	18	18	18	18
	b	14	14	18	18	18	20	22	22
G向辅助油箱 接口法兰	DN	-	-	80	125	150	200	250
	D	-	-	195	245	280	335	390
	D1	-	-	160	210	240	295	350
	D2	-	-	100	160	170	230	290
	n	-	-	M16	M16	M20	M20	M20
	d	-	-	4	8	8	8	12
	b	-	-	35	35	40	40	40

连接法兰按JB/T81-94的规定（PN=1Mpa）

尺寸  型号	YX-1	YX-1.6	YX-3.15	YX-6.3	YX-10	YX-16	YX-25	YX-40
L	1800	2000	2355	3455	3765	4535	5535	6720
L1	1600	1800	2200	3300	3600	4300	5300	6500
L2	80	80	80	120	130	160	170	180
L3	620	770	1090	1330	1470	1780	2200	3220
L4	100	100	100	100	100	100	100	100
L5	320	370	330	500	500	640	730	800
L6	150	150	240	280	470	500	500	670
L7	400	450	450	600	800	1000	1000	1500
L8	350	350	450	600	800	910	920	1100
L9	150	150	220	300	400	410	420	600
L10	125	150	380	400	450	550	550	700
L11	125	200	100	500	600	850	850	850
H	950	1150	1300	1300	1600	1770	2070	2450
H1	800	1000	1200	1200	1500	1660	1900	2300
H2	700	900	1080	1050	1300	1400	1680	2070
H3	650	800	900	900	1000	1000	1000	1000
H4	300	350	400	510	600	600	800	900
H5	220	250	300	350	400	400	500	600
H6	110	110	135	135	135	165	170	170
H7	150	150	170	170	170	230	260	260
H8	330	330	430	430	430	530	670	860
B	1120	1220	1520	1830	2230	2860	2885	3105
B1	900	1000	1300	1600	2000	2600	2600	2800
B2	150	150	150	150	150	150	150	150
B3	100	100	150	150	150	200	210	210
B4	150	150	200	230	250	280	300	580
B5	150	150	250	300	300	400	500	500
B6	150	150	250	250	250	250	300	400
B7	100	100	100	100	150	150	150	150
B8	100	100	100	100	100	150	150	170
