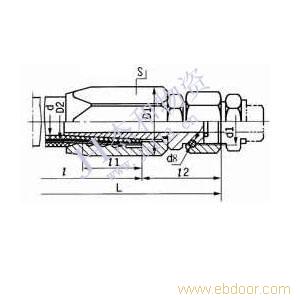

胶管 内径 d 公称 通径 DN 工作压力 MPa D2 d1 l1 l2 S2 D1 d8×l8 I II III I II III 公差 4 4 20 - - 10 - - ±0.6 M12×1.25 21 28.5 17 19 2.4×33 6 6 20 25 40 12 13.5 15 M14×1.5 23 34 22 25 3.4×38 8 8 16 25 32 14 15.5 17 M16×1.5 23 37 24 27 3.4×45 10 10 16 25 25 16 17.5 19 M18×1.5 33 39 27 31 3×51 13 10 12.5 20 25 20 21.5 23 ±0.8 M22×1.5 33 43 30 34 3×64 16 15 10 16 20 23 24.5 26 M27×1.5 35 48 36 41 3×80

1、d8×l8-可拆式接头用的钢线直径和展长。　　2、L=l+5l2
