缸径	40	50	63	80	100
使用压力	0~0.7Mpa
耐压试验压力	1.0MPa
环境及介质温度	5~50℃
使用介质	透平油、液压油
油粘度	40~100CST

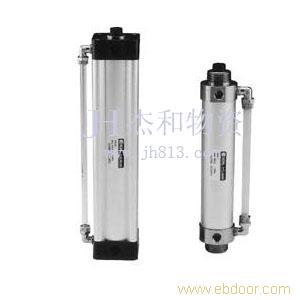

气-油转换缸型号选择

有效油面行程选择及有效容量表

缸径	H标准有效油面行程
	50	100	150	200	300	400	500	600	700	800
40	60	120	180	250	370	482	-	-	-	-
50	94	188	282	376	565	753	941	-	-	-
63	150	300	-	600	890	1190	1480	1794	-	-
80	-	482	-	964	1446	1929	2411	2893	3376	-
100	-	750	-	1510	2260	3010	3770	4520	5275	6028

注：Φ100以上缸径为特殊订货

订货举例：1.所需缸径：Φ40，油面行程；200

           正确型号：QCCT40S-200

          2.所需缸径：Φ80，油面行程500

           正确型号：QCCT80T-500

型号	H有效油面行程（mm）	50	100	150	200	300	400
QCCT-40S	L	213.5	263.5	313.5	363.5	463.5	563.5

型号	A	B	C	D	E	F	G	J
QCCT50T	113.5	62	46	54.5	27	M6	G3/8	100
QCCT63T	121.5	78	57	62.5	27	M8	G3/8	108
QCCT80T	130.5	94	73	70.5	34	M8	G1/2	117
QCCT100T	138.5	114	89	80.5	36	M10	G1/2	125
