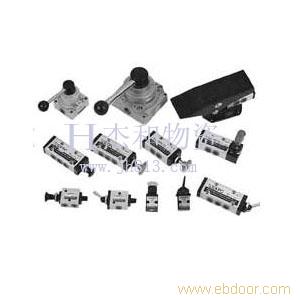

该类阀是人工控制换向阀，可用来起直接驱动气缸，或作其它气动元件的信号阀使用。

　　人控阀的操控形式有按钮、手拉、拨动、脚踏、手操纵、手动转阀等，操作灵敏，特别是急停阀，其换向行程短，常用作气动装置急停操作。

　　阀的类型有二位三通，二位五通、三位四通。其中二位三通阀的P、R两口可互换成常开式与常闭式。

技术参数

定货号	结构类型	接口螺纹	通径(mm)	操作力 (力矩)	工作压力	介质温度	环境温度	耐久性
XQ230420	3/2	G1/8	4	26N	0-1.0MPa	-10-+60℃	5-+60℃	1000万次
XQ230620	3/2	G1/4	6	35N
XQ250420	5/2	G1/8	4	30N
XQ25062	5/2	G1/4	6	40N
XQ230420.1	3/2	G1/8	4	26N
XQ230620.1	3/2	G1/4	6	35N
XQ250421.1	5/2	G1/8	4	30N
XQ250621.1	5/2	G1/4	6	40N
XQ230421	3/2	G1/8	4	15N.cm
XQ230621	3/2	G1/4	6	28N.cm
XQ250422	5/2	G1/8	4	17N.cm
XQ250622	5/2	G1/4	6	32N.cm
XQ230422	3/2	G1/8	4	13N
XQ230622	3/2	G1/4	6	17N
XQ250423	5/2	G1/8	4	15N
XQ250623	5/2	G1/4	6	20N
XQ230423	3/2	G1/8	4	20N
XQ230623	3/2	G1/4	6	22N
XQ250423	5/2	G1/8	4	25N
XQ250623	5/2	G1/4	6	28N
XQ230460	3/2 弹簧复位	G1/8	4	5N
XQ230660		G1/4	6	8N
XQ230860		G1/4	8	5N
XQ231060		G3/8	10	5N
XQ231560		G1/2	12	8N

定货号	结构类型	接口螺纹	通径 (mm)	操作力 (力矩)	工作压力	介质温度	环境温度	耐久性
XQ230460.1	3/2 手动复位	G1/8	4	5N	0-1.0MPa	-10-+60℃	5-60℃	1000万次
XQ230660.1		G1/4	6	8N
XQ230860.1		G1/4	8	5N
XQ231060.1		G3/8	10	5N
XQ231560.1		G1/2	12	8N
XQ250460	5/2 弹簧复位	G1/8	4	7N
XQ250660		G1/4	6	10N
XQ250860		G1/4	8	7N
XQ251060		G1/8	10	7N
XQ251560		G1/2	12	10N
XQ250460.1	5/2 手动复位	G1/8	4	7N
XQ250660.1		G1/4	6	10N
XQ250860.1		G1/4	8	7N
XQ251060.1		G3/8	10	7N
XQ251560.1		G1/2	12	10N
XQ350660.1	5/3手动复位	G1/4	6	8N
XQ240661	4/2	G1/8	6	1.0N·m
XQ241561	4/2	G1/2	12	3.0N·m
XQ340661.0	4/3 中封式	G1/4	6	1.0N·m
XQ341561.0	4/3 中封式	G1/2	12	3.0N·m
